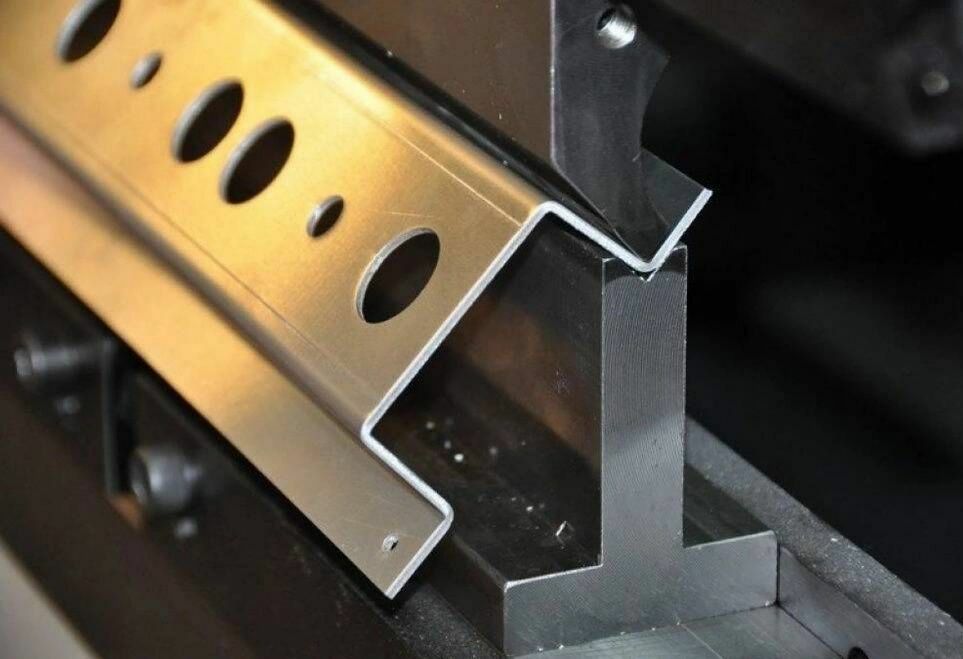

Гибка листового металла — это процесс придания металлической заготовке определённой формы путём её пластического деформирования без нарушения целостности материала. В отличие от операций резки и сварки, гибка изменяет геометрию изделия без снятия стружки, без разрыва структуры металла и без ослабления его прочности. Это делает технологию критически важной для производства корпусных элементов, профилей, коробов, кожухов, вентиляционных каналов, мебельных конструкций, силовых рам и множества инженерных изделий.
Суть гибки состоит в том, что наружные слои металла растягиваются, а внутренние — сжимаются, при этом так называемая нейтральная линия остаётся условно неизменной. Правильный расчёт допускает точное определение радиуса гиба, компенсации упругого возврата, величины припуска и длины развёртки. Именно благодаря этим расчётам можно получить деталь, которая полностью соответствует чертежу и не требует повторной обработки.
Гибка выполняет важнейшие функции в производственных процессах:
- уменьшает количество сварных швов, повышая долговечность конструкции;
- повышает жёсткость и устойчивость изделия за счёт формообразующих линий;
- обеспечивает экономию металла по сравнению с методами, где элементы вырезаются по отдельности;
- ускоряет производство — гибочные операции обычно занимают считанные секунды;
- улучшает внешний вид изделия благодаря цельным, гладким изгибам.
Именно из-за совокупности этих преимуществ гибка стала стандартом для высокоточных производств, включая приборостроение, мебельную отрасль, строительные конструкции, интерьерные решения, производство электрощитового оборудования и автомобильные комплектующие. Во многом именно гибка позволяет превращать простой лист в полноценную функциональную деталь.
Виды изгиба: одинарный, многократный, Z-образный и другие
Разнообразие видов гибки позволяет производителям создавать детали практически любой сложности. Форма будущего изгиба зависит от конструкции изделия, требований к прочности и внешнему виду, а также от используемого оборудования.
Одинарный изгиб
Самый простой и наиболее распространённый вариант. Лист сгибается один раз под определённым углом — от минимального до полного 180°. Такой тип используется в коробах, кожухах, крышках, простых профилях, элементах крепежа и декоративных изделиях. Преимущества — высокая точность и минимальная вероятность дефектов.
Многократная гибка
Заготовка получает несколько изгибов подряд, иногда с переменными углами и направлениями. Это позволяет формировать сложные коробчатые конструкции, несущие элементы, технологические лотки, корпуса оборудования. Многократная гибка требует высокой точности расчёта длины развёртки, чтобы все линии сошлись без перекосов.
Z-образный изгиб
Один из самых востребованных типов для производства крепёжных элементов, монтажных планок, кронштейнов, декоративных накладок, вентиляционных направляющих. Z-образный изгиб создаёт ступенчатую форму, где два изгиба направлены в разные стороны с заданным расстоянием между ними.
Особенности:
- позволяет создавать детали, которые должны «встать» в паз или обеспечивать смещение уровней;
- подходит как для толстых, так и для тонких листов;
- требует высокоточного оборудования, чтобы выдержать параллельность линий.
U-, S-образные и фасонные изгибы
Используются для изготовления профилей, декоративных элементов, усиливающих рам, ребёр жёсткости. Особенно популярны в строительных металлоконструкциях и системах вентиляции.
Краевые подгибы и отбортовка
Применяются для усиления кромки детали, предотвращения порезов, увеличения жёсткости и придания изделию завершённого вида. Часто используются в кожухах, корпусах оборудования, мебельных деталях.
Каждый вид изгиба требует правильного выбора инструментов, матриц, пуансонов и настроек усилия. Даже небольшие отклонения могут приводить к трещинам, короблению или недостаточной точности.
Основные технологии: ручная, прессовая, роликовая
Существуют три ключевые группы методов гибки листового металла, каждая из которых применяется для своих задач — от единичных изделий до массового производства.
Ручная гибка
Используется при мелких изделиях, нестандартных задачах, прототипировании и ремонте. Выполняется на ручных станках или специальных приспособлениях.
Преимущества:
- низкая стоимость;
- быстрое выполнение единичных заказов;
- возможность гибки нестандартных мелких элементов.
Недостатки:
- ограниченная точность;
- невозможность работы с толстыми листами;
- малая повторяемость при серийном производстве.
Ручная гибка чаще всего применяется в мелкой архитектурной декоративной обработке, ремонте вентиляционных каналов, изготовлении прототипов корпусов.
Прессовая гибка (гибочные прессы)
Самый распространённый промышленный метод. Используются гидравлические или электрические листогибочные прессы с ЧПУ. Наиболее важное преимущество — абсолютная точность и возможность программирования последовательности операций.
Преимущества:
- высокая повторяемость при массовом производстве;
- возможность гибки толстых металлов;
- создание сложных криволинейных деталей;
- автоматизация, минимальный человеческий фактор;
- высокая скорость обработки.
Этот метод доминирует в машиностроении, производстве шкафов, электрощитового оборудования, вентиляционных систем, силовых конструкций и мебельной отрасли.
Роликовая гибка
Используется для формирования цилиндров, дуг, конусов и радиусных элементов. Лист пропускается между роликами, постепенно приобретая нужный радиус.
Роликовая гибка позволяет:
- создавать большие радиусные детали;
- обрабатывать листы значительной толщины;
- производить трубы большого диаметра без сварного шва по длине;
- выполнять декоративные архитектурные элементы сложной формы.
Она широко применяется в производстве ёмкостей, воздуховодов, металлоконструкций, архитектурных панелей.
В Самаре услуги гибки металла можно получить в компании «ПК КАПЕЛЛА», где также профессионально выполняют гибку, перфорацию и другие виды обработки — удобно и комплексно для любых производственных задач.
Какие материалы поддаются гибке
Не каждый металл одинаково легко выдерживает деформацию под нагрузкой, однако большая часть листовых материалов успешно гнётся при правильных режимах.
Углеродистая сталь
Один из лучших материалов для гибки. Пластична, предсказуема, не даёт трещин при соблюдении минимального радиуса. Используется в корпусных изделиях, строительных конструкциях, вентиляции, машиностроении.
Нержавеющая сталь
Гнётся сложнее из-за высокой прочности и упругости. Требует точного расчёта усилия и компенсации упругого возврата. Используется в пищевой промышленности, архитектуре, электрооборудовании.
Алюминий
Лёгкий, пластичный металл, отлично подходящий для гибки. Некоторые сплавы требуют предварительного подогрева или корректировки радиуса. Широко применяется в фасадах, дизайне, корпусах приборов.
Медь и латунь
Гнутся легко и аккуратно, особенно подходят для декоративных конструкций, архитектурных панелей, элементов интерьера.
Титан
Гнётся сложнее из-за высокой прочности, но при правильном подборе матриц формирует идеальные жесткие профили. Используется в авиации, медицине, машиностроении.
Оцинкованные материалы
Идеальны для вентиляции и строительных систем. Хорошо выдерживают многократную гибку, при этом покрытие остаётся неповреждённым при правильных углах и радиусах.
