Низковольтные комплектные устройства – основное электрощитовое оборудование, предназначенное для управления, распределения и защиты электрических сетей. Эти устройства применяются для контроля электрических параметров на промышленных, коммерческих и жилых объектах. Они обеспечивают безопасную эксплуатацию сетей и предотвращают аварийные ситуации, такие как короткие замыкания или перегрузки.
Конструкции НКУ и разновидности

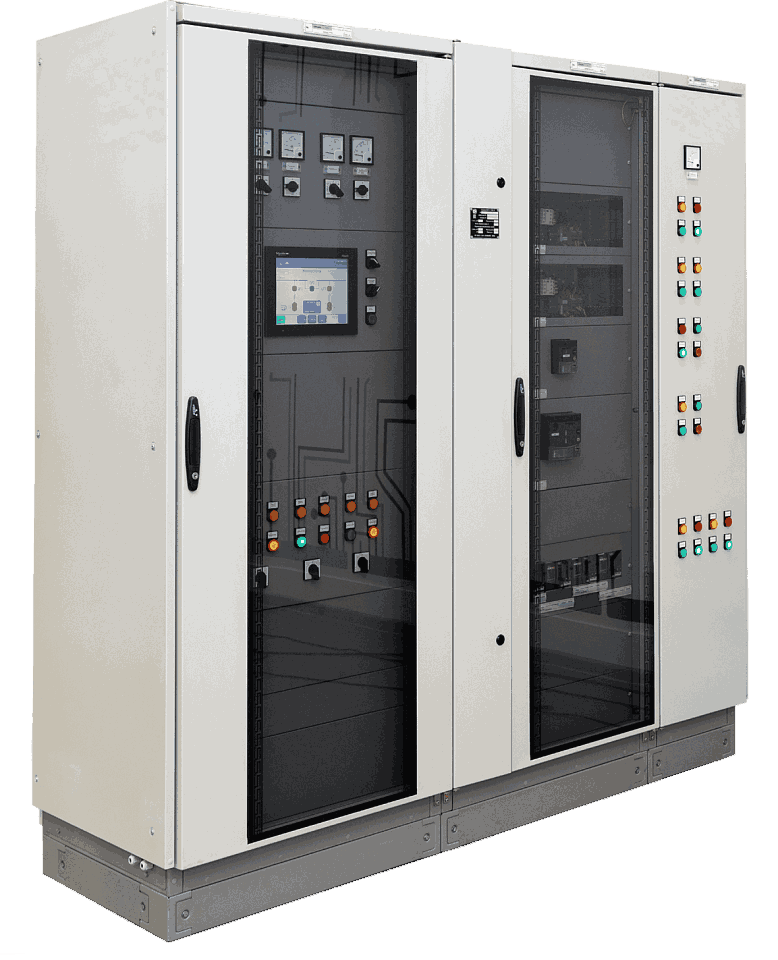

Основой любого НКУ является металлический шкаф или блок, внутри которого располагаются элементы управления, защиты, а также распределительные аппараты. Низковольтные комплектные устройства (НКУ) могут отличаться по конструкции, типу исполнения и способу монтажа. Различие в конструкции определяется задачами, которые требуется решать с помощью системы, а также требованиями по защите от внешних воздействий, таких как влажность, пыль и перепады температур.
На практике выделяют несколько основных конструктивных решений для низковольтных устройств:
- Металлические шкафы предназначены для размещения всех элементов управления и защиты. Они могут быть как стационарными, так и передвижными, устанавливаются на полу с помощью ножек или платформ.
- Блоковые НКУ отличаются тем, что закрепляются стационарно и не предназначены для перемещения. Управление осуществляется через выведенные наружу рубильники и кнопки.
- Щиты устанавливаются на стене или на специальных инсталляциях и обеспечивают доступ к органам управления через небольшие дверцы. Они более компактны по сравнению со шкафами и блоками, но выполняют аналогичные функции.
- Ящики используются в местах, где необходимо организовать распределение электроэнергии в подвесных конструкциях. Обычно имеют большие размеры и вместимость для размещения оборудования.
Различают НКУ по типу установки: они могут монтироваться как внутри помещений, так и на открытых пространствах. Для уличного монтажа используются специальные корпуса с высокой степенью защиты от воды и пыли, что позволяет эксплуатацию в суровых климатических условиях.
Разнообразие конструкций низковольтных устройств позволяет адаптировать их под специфические задачи любого объекта, обеспечивая надежную работу систем управления и защиты. Подробную информацию о разновидностях НКУ можно найти на сайте https://www.electroshield.ru/.
Основные характеристики
При выборе низковольтного оборудования для конкретного объекта необходимо учитывать его основные характеристики, от которых зависит эффективность и безопасность эксплуатации системы.
К основным характеристикам, которые необходимо учитывать при выборе НКУ, относятся:
- Рабочее напряжение — основной показатель, который определяет, с каким напряжением может работать НКУ. Обычно устройства рассчитаны на работу с напряжением 220 В или 380 В, что соответствует стандартам сетей, применяемых на большинстве объектов.
- Номинальный ток показывает максимальное значение тока, которое может пройти через систему без перегрева и повреждения элементов. Для промышленных объектов, где используются большие нагрузки, данный параметр имеет ключевое значение.
- Напряжение изоляции — тестовое значение, при котором проверяется способность изоляционных материалов выдерживать нагрузку и не допускать утечек тока. Чем выше значение напряжения изоляции, тем надежнее будет работать система при нестандартных условиях эксплуатации.
- Кратковременно выдерживаемый ток — максимальное значение тока, которое устройство способно выдержать в течение короткого времени, обычно не более 1 секунды. Это важно для обеспечения безопасности в случае аварийных ситуаций, таких как короткое замыкание.
Необходимо учитывать такие параметры, как степень защиты от внешних воздействий (IP). Для помещений, где отсутствуют агрессивные внешние факторы, достаточно степени IP21, однако для внешних условий, например, на промышленных площадках или в уличных щитках, требуется защита до IP65. Это позволяет защитить оборудование от пыли, грязи и попадания влаги, что особенно важно при использовании в суровых условиях эксплуатации.
Все эти характеристики играют ключевую роль при проектировании и выборе НКУ для конкретного объекта. Важно учесть все технические параметры для того, чтобы система могла эффективно справляться с поставленными задачами, обеспечивая защиту электрических сетей и оборудования от непредвиденных ситуаций.
