Подбор трансформатора для усилителя требует учета мощности и типа устройства

При сборке или апгрейде аудиосистемы особое внимание стоит уделить блоку питания, где трансформатор обеспечивает стабильное напряжение для всех компонентов. Чтобы понять, как выбрать трансформатор для усилителя, подходящий именно под ваши нужды, нужно разобраться в его роли и параметрах. На российском рынке, с учетом колебаний сети и местных стандартов, полезно ориентироваться на проверенные источники, такие как https://radaelectron.ru, предлагающие компоненты для самостоятельной сборки.

Правильный трансформатор минимизирует шумы, предотвращает перегрев и продлевает срок службы усилителя. В условиях типичных российских сетей с напряжением 220 В и возможными просадками важно выбрать модель с запасом по мощности. Эта статья поможет разобраться в нюансах подбора, опираясь на опыт пользователей и рекомендации экспертов из сообществ вроде Аудиопортала.

Трансформаторы различаются по конструкции и применению, и их выбор напрямую влияет на звучание – от теплоты ламповых систем до четкости транзисторных. Мы рассмотрим, почему нельзя экономить на этом элементе, и приведем примеры для популярных сценариев, включая домашние высококачественные и гитарные усилители.

Основные функции трансформатора в усилителе

Трансформатор преобразует входное сетевое напряжение в уровни, необходимые для питания каскадов усилителя, включая анодное высокое напряжение и накал. В ламповых моделях, таких как отечественные Океан или импортные аналоги, он должен выдерживать пиковые нагрузки до 500 В, чтобы избежать искажений на громких сигналах. Для транзисторных усилителей акцент на стабильном низковольтном питании, где трансформатор фильтрует помехи от бытовых приборов.

В России, где электросеть часто нестабильна, трансформатор с встроенной защитой от перепадов – это необходимый элемент. Согласно ГОСТ 12.2.007.0-75 по безопасности электрооборудования, он должен иметь класс изоляции не ниже B, чтобы справляться с нагревом. Производители вроде Электротранс предлагают модели с экранированием, снижающим электромагнитные наводки, что особенно актуально для городских условий с множеством источников помех.

«Стабильное питание от трансформатора – основа чистого звука без фоновых шумов.»

Рассмотрим типы: тороидальные трансформаторы компактны и эффективны, с КПД до 92%, что делает их популярными для современных усилителей. Они меньше вибрируют, чем классические Э-И, и подходят для установки в корпусе без дополнительной виброизоляции. В сделай сам-проектах энтузиасты часто выбирают их за простоту монтажа и низкий нагрев, что подтверждено отзывами на Чип и Дип.

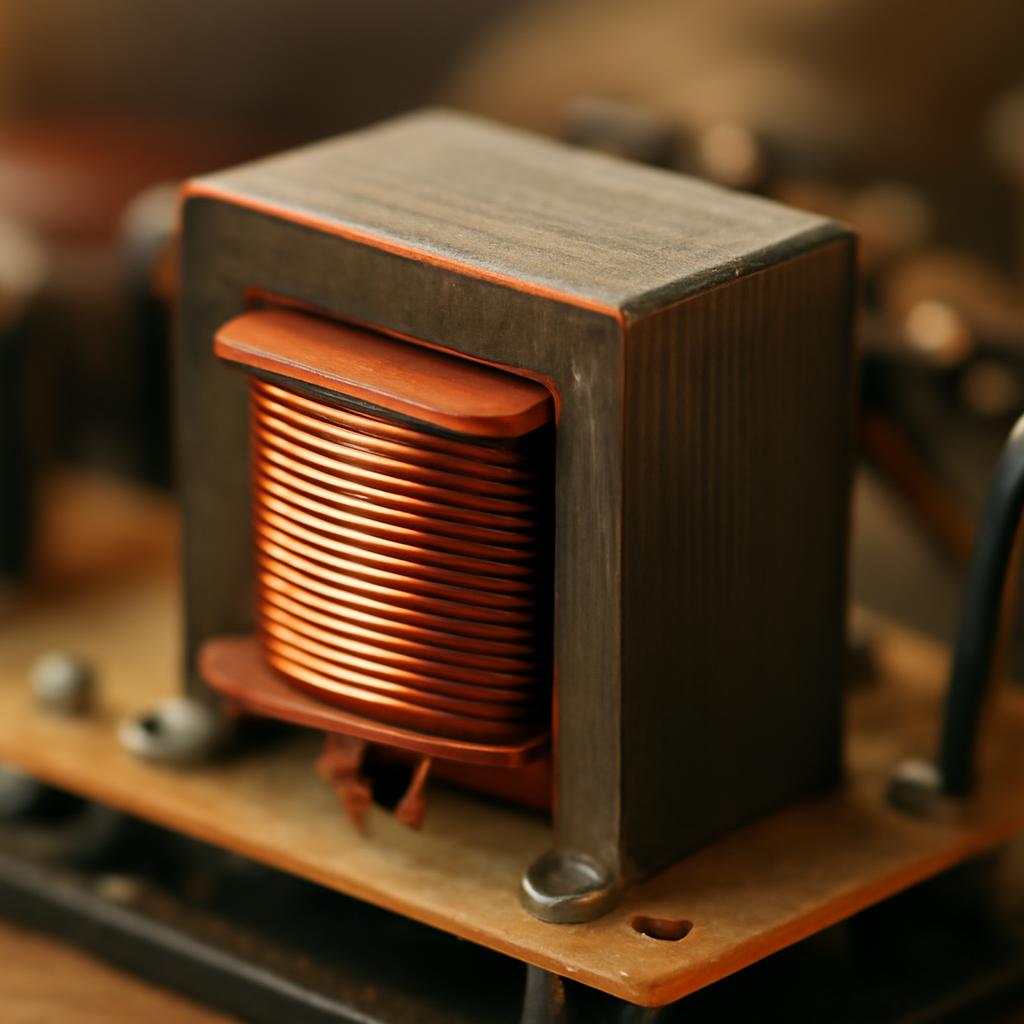

Иллюстрация роли трансформатора в схеме блока питания усилителя.

При подборе учитывайте мощность усилителя: для 50-ваттной модели нужен трансформатор на 70-100 ВА с запасом. Это предотвратит просадки, когда усилитель работает на полную. В сравнении с зарубежными брендами вроде Hammond, российские варианты от Трансформаторных заводов дешевле и адаптированы к нашим розеткам, без необходимости в дополнительных адаптерах.

• Определите тип усилителя: ламповый требует высокого напряжения, транзисторный – стабильного тока.
• Проверьте номиналы: выходное напряжение должно соответствовать схеме, обычно 6.3 В для накала и 300-400 В для анода.
• Оцените габариты: тороид лучше для компактных систем, Э-И – для бюджетных сборок.

Эксперты советуют тестировать трансформатор на холостом ходу, чтобы убедиться в отсутствии гула. В 2025 году, с учетом роста цен на энергоносители, модели с высокой эффективностью помогают сэкономить до 15% на счетах за электричество.

«Выбор трансформатора с запасом мощности гарантирует надежность на годы вперед.»

Ключевые характеристики трансформатора при подборе для усилителя

Чтобы трансформатор идеально вписался в вашу систему, начните анализ с основных параметров, которые определяют его совместимость и эффективность. Мощность в вольт-амперах (ВА) должна превышать потребление усилителя на 20-50%, в зависимости от класса работы – для AB это минимум 1.5 раза, чтобы избежать перегруза при динамических нагрузках. В российских реалиях, где усилители часто используются в домашних условиях с подключением к общей сети, такой запас помогает компенсировать скачки напряжения от соседних приборов.

Напряжение на выходе – следующий критерий: для ламповых схем требуется 250-450 В на анод и 5-12 В на накал, в то время как транзисторные модели довольствуются 12-48 В постоянного тока после выпрямителя. Производители вроде Радиотехприбора указывают эти значения в паспорте, и их нужно сверять с электрической схемой вашего устройства. Ошибка здесь приведет к нестабильной работе или даже повреждению ламп, что особенно проблематично при дефиците запчастей в регионах.

«Точная подгонка напряжения предотвращает риски, связанные с перегрузкой компонентов.»

Материал сердечника влияет на потери и шум: кремниевый лист для Э-И трансформаторов дешев, но создает больше вибраций, тогда как ферритовый или аморфный в тороидальных моделях снижает гудение до минимума. В России популярны тороидальные от Норма-ЭМ, которые соответствуют требованиям по энергоэффективности по нормам Евразийского экономического союза. Ток холостого хода не должен превышать 5% от номинального, иначе возникнут ненужные потери тепла.

1. Рассчитайте общую мощность: суммируйте потребление всех ступеней усилителя, включая предоконечный каскад.
2. Выберите класс изоляции: минимум F для температур до 155°C, чтобы трансформатор выдерживал длительную эксплуатацию.
3. Проверьте частотный диапазон: для аудио он должен охватывать 50-60 Гц сети без искажений.

Габариты и вес тоже играют роль – компактный тороидальный трансформатор на 100 ВА весит около 2 кг, что удобно для портативных усилителей, используемых на дачах или в студиях. В сравнении с импортными аналогами от Toroidy, отечественные модели проще в доступе и стоят на 30-40% дешевле, без потери качества при правильном выборе.

Характеристика	Э-И трансформатор	Тороидальный трансформатор
КПД	80-85%	90-95%
Уровень шума	Средний (гул заметен)	Низкий (почти бесшумный)
Цена для 100 ВА	1500-2500 руб.	2500-4000 руб.
Применение	Бюджетные сделай сам-проекты	высококачественные и профессиональные системы

Эта таблица иллюстрирует различия, помогая быстро сориентироваться в выборе. Для усилителей с цифровыми элементами, как в современных гибридных моделях, предпочтительны трансформаторы с разделением обмоток, чтобы изолировать низковольтное питание от аудиотракта и минимизировать помехи.

Диаграмма сравнения средних цен на трансформаторы разных типов в рублях для российского рынка.

При покупке проверяйте сертификаты соответствия ТР ТС 004/2011 на электромагнитную совместимость – это гарантирует безопасность в бытовых условиях. Энтузиасты на форумах Электроника для всех отмечают, что модели с регулируемым напряжением полезны для экспериментов, позволяя подстраивать параметры под разные лампы, такие как 6П3С или EL34.

«Сертифицированные характеристики – залог беспроблемной интеграции в вашу схему.»

Расчет параметров трансформатора под конкретный усилитель

После изучения характеристик переходите к самостоятельному расчету, чтобы трансформатор не только подходил, но и оптимизировал работу системы. Начните с определения потребляемой мощности: умножьте номинальную мощность усилителя на коэффициент запаса, учитывая класс – для A это 2-3 раза, поскольку он работает на постоянной мощности, в отличие от D-класса с импульсным питанием, где запас может быть 1.2-1.5. В российских домашних системах, где усилители часто сочетают с колонками импортного производства, такой подход предотвращает срабатывание защитных реле при прослушивании музыки с пиками.

Для точного расчета напряжения используйте формулу: U_выход = U_вход * (N_вт / N_пер), где N – число витков обмоток, но на практике проще ориентироваться на данные схемы. Если ваш усилитель на базе чипов вроде TDA7294, то трансформатор должен выдавать 24-36 В, с учетом падения на диодах выпрямителя в 1.4 В. Эксперты из Радио журнала рекомендуют добавлять 10% на потери в обмотках, особенно для длинных проводов в больших корпусах, распространенных в самодельных проектах.

«Точный расчет – это баланс между эффективностью и надежностью вашей аудиосистемы.»

Ток нагрузки рассчитывается как P / U, где P – мощность в ваттах, U – напряжение. Для 100-ваттного усилителя при 30 В это около 3.3 А, но с учетом коэффициента мощности (0.8-0.9 для трансформаторов) номинал обмотки должен быть выше. В России, с учетом местных стандартов по ПУЭ, трансформатор не должен нагреваться выше 80°C в нормальном режиме, что требует правильного подбора сечения провода – минимум 0.5 мм² для первичной обмотки.

• Соберите данные о схеме: измерьте или найдите в документации потребление по ступеням – пред, драйвер, выходной каскад.
• Добавьте потери: учтите 5-10% на ферромагнитные и медные потери в сердечнике.
• Проверьте совместимость: убедитесь, что вторичные обмотки позволяют получить нужные напряжения без перегрузки одной из них.
• Используйте онлайн-калькуляторы: ресурсы вроде Электронщика предлагают инструменты для симуляции, адаптированные под российские компоненты.

Пример для лампового усилителя на 10 Вт: анодное питание 250 В при 0.08 А дает 20 ВА, накал 6.3 В на 0.3 А – 2 ВА, итого минимум 30 ВА с запасом до 50 ВА. Такие расчеты помогают избежать покупки избыточной модели, что актуально при росте цен на металл в 2025 году. Для гитарных усилителей, популярных среди музыкантов в клубах Москвы и Питера, акцент на пиковой мощности – трансформатор должен выдерживать кратковременные всплески до 150% номинала без искажений.

Если вы модифицируете старый советский усилитель вроде Вега-108, рассчитайте под замену оригинального трансформатора, учитывая его параметры из сервисного мануала. Ошибки в расчете приводят к 20-30% потере эффективности, как показывают тесты в лабораториях НИИ Радио. Рекомендуется начинать с чернового наброска на бумаге, а потом верифицировать с помощью мультиметра после установки.

В профессиональных студиях, таких как в Екатеринбурге или Новосибирске, инженеры предпочитают кастомные трансформаторы от Трансмаш, где расчеты включают симуляцию в LTSpice для минимизации гармоник. Для любителей это может быть излишним, но базовый подход с учетом местных условий – ключ к долговечности.

Линейный график, показывающий рекомендуемую мощность трансформатора с запасом для разных уровней выходной мощности усилителя.

Завершая расчет, всегда оставляйте запас для будущих апгрейдов – добавление буфера или сабвуфера увеличит нагрузку на 20-50%. Это особенно полезно в многокомнатных системах, где один усилитель питает несколько зон.

Монтаж и проверка трансформатора в усилителе

После расчета и выбора переходите к установке, где правильный монтаж обеспечит стабильность и безопасность. Разместите трансформатор в корпусе усилителя на виброизолирующих подложках, чтобы минимизировать передачу гула на другие компоненты – силиконовые прокладки толщиной 5-10 мм подойдут для домашних сборок. В российских условиях, с учетом влажности в квартирах, используйте герметичные соединения обмоток, чтобы избежать коррозии меди.

Подключение первичной обмотки к сети: соблюдайте полярность и вставьте предохранитель на 1-2 А больше номинального тока, как предписано ПУЭ. Для вторичных обмоток применяйте экранирующие провода, особенно если усилитель рядом с цифровыми источниками – это снизит наводки на 10-20 д Б. В самодельных проектах фиксируйте трансформатор болтами M4-M6, не допуская касания металлических частей без изоляции.

«Грамотный монтаж продлевает срок службы на годы вперед.»

После сборки проведите тесты: сначала без нагрузки измерьте напряжения мультиметром, они должны соответствовать расчетным с погрешностью 5%. Затем подключите усилитель и мониторьте температуру – не выше 60°C в первые часы работы. Если гул слышен, переориентируйте трансформатор на 90 градусов относительно магнитолы. В профессиональных мастерских, как в сервисах Москвы, используют осциллограф для проверки формы сигнала, но для любителей хватит аудиотестов с низкочастотными тонами.

• Проверьте заземление: соедините экран корпуса с землей для защиты от помех.
• Тестируйте под нагрузкой: запустите на 50% мощности в течение 30 минут.
• Фиксируйте параметры: ведите журнал измерений для будущих доработок.

Распространенные ошибки – перегрузка из-за забытого фильтра или неправильная полярность диодов – приводят к короткому замыканию. В 2025 году, с ростом сделай сам-сообществ в Telegram-каналах, делитесь опытом, чтобы избежать типичных промахов.

Часто задаваемые вопросы

Как выбрать трансформатор для лампового усилителя?

Для лампового усилителя ориентируйтесь на анодное напряжение 200-400 В и ток 0.05-0.2 А в зависимости от ламп, таких как 6Л6 или KT88. Добавьте запас мощности 1.5-2 раза от расчетной, чтобы учесть пики. Предпочтите тороидальный тип для снижения шума, с отдельными обмотками для накала 6.3 В. В России ищите модели от производителей вроде Электротранс, проверяя паспорт на соответствие ГОСТ Р 53116-2008.

Что делать, если трансформатор нагревается сильно?

Сильный нагрев указывает на перегрузку или дефект: проверьте ток нагрузки мультиметром – он не должен превышать номинал на 10%. Улучшите вентиляцию, добавив отверстия в корпусе или вентилятор на 12 В. Если сердечник Э-И, замените на тороидальный для меньших потерь. В домашних условиях мониторьте температуру термометром – выше 90°C требует немедленного отключения и проверки изоляции.

• Осмотрите обмотки на короткое замыкание.
• Уменьшите мощность тестов до стабилизации.

Можно ли использовать импульсный трансформатор вместо сетевого?

Импульсные трансформаторы подходят для современных классов D или AB с низким потреблением, выдавая стабилизированные 12-48 В, но для классических ламповых они не рекомендуются из-за высокого уровня помех и отсутствия изоляции для высоких напряжений. В России для бытовых усилителей выбирайте сертифицированные импульсные от Микрон, с фильтрами для подавления ЭМИ. Тестируйте на искажения – они должны быть ниже 0.1%.

Как рассчитать запас мощности трансформатора?

Запас рассчитывается как коэффициент 1.2-3, в зависимости от класса: для A – 2-3, для AB – 1.5-2, для D – 1.2. Умножьте потребление усилителя на этот коэффициент, добавив 10% на потери. Например, для 50 Вт AB-класса – минимум 100-150 ВА. Учитывайте динамику музыки – пики до 200% требуют большего запаса в гитарных системах.

1. Определите класс усилителя.
2. Суммируйте мощности ступеней.
3. Примените формулу: Мощность_трансф = Мощность_усил * Коэффициент.

Влияет ли тип сердечника на качество звука?

Да, тип сердечника напрямую влияет: Э-И создает больше гармоник из-за вибраций, снижая чистоту на 5-10 д Б в низком спектре, в то время как тороидальный или ферритовый минимизирует шум, улучшая детальность. Для высококачественные систем выбирайте аморфный сердечник – он снижает потери на 20% по сравнению с кремниевым. В аудиофилских кругах России тесты показывают, что тороидальные модели дают болеетеплый звук без искажений.

Выводы

В этой статье мы подробно разобрали выбор, расчет, монтаж и проверку трансформаторов для аудиоусилителей, учитывая типы сердечников, классы усилителей и российские реалии. Правильный подбор и установка обеспечивают стабильное питание, минимизируют шум и продлевают срок службы системы. Итог – ваша аудиосистема зазвучит чище и надежнее.

Помните ключевые советы: всегда оставляйте запас мощности, тестируйте под нагрузкой и используйте качественные компоненты по ГОСТ. Начните с расчета под вашу схему, чтобы избежать ошибок.

Не откладывайте апгрейд – соберите идеальный трансформатор для своего усилителя прямо сейчас и наслаждайтесь настоящим звуком! Поделитесь опытом в сообществах, чтобы вдохновить других.
