Правильный подбор фильтров для компрессора обеспечивает стабильную работу пневматических систем без лишних простоев

Сжатый воздух редко бывает чистым сразу после выхода из компрессора, и даже небольшие примеси способны вызвать коррозию труб, заклинивание клапанов или преждевременный износ инструмента. Специалисты отмечают, что до 80 процентов всех отказов пневмооборудования связаны именно с загрязнениями, которые можно предотвратить на этапе фильтрации. Cтоит упомянуть, что многие предприятия начинают защиту именно с магистральных фильтров, способных улавливать крупные частицы и капли влаги ещё на входе в сеть.

Почему сжатый воздух нуждается в многоступенчатой очистке

Воздух, забираемый компрессором из окружающей среды, содержит пыль, влагу и пары масел, которые после сжатия концентрируются и превращаются в эмульсию. Эта смесь оседает на внутренних поверхностях трубопроводов и пневмоцилиндров, снижая эффективность работы и увеличивая расходы на ремонт. В условиях российского климата, где перепады температур часто приводят к конденсации, проблема становится особенно острой на открытых производствах и в неотапливаемых цехах.

Разные типы компрессоров по-разному влияют на состав загрязнений. Винтовые модели выделяют больше масла из-за конструкции, а поршневые чаще пропускают мелкую пыль при износе колец. Поэтому выбор фильтра начинается с анализа источника воздуха и режима эксплуатации оборудования. Важно учитывать не только степень очистки, но и пропускную способность, чтобы не создавать избыточного сопротивления потоку.

Современные решения позволяют комбинировать несколько ступеней: грубую, тонкую и ультратонкую. Каждая ступень отвечает за свой диапазон частиц, и пропуск хотя бы одной приводит к накоплению отложений дальше по линии. Производители указывают ресурс элементов в часах или в кубометрах прошедшего воздуха, что помогает планировать замену без остановки производства.

Качественная фильтрация снижает затраты на обслуживание пневмоинструмента в два-три раза по сравнению с работой без очистки.

При подборе стоит ориентироваться на требования конкретного пневмооборудования. Например, для покрасочных камер требуется остаточное содержание масла не выше 0,01 мг на кубометр, тогда как для простых пневмоцилиндров достаточно уровня 1 мг. Эти параметры указаны в технической документации, и их игнорирование приводит к браку продукции или частым поломкам.

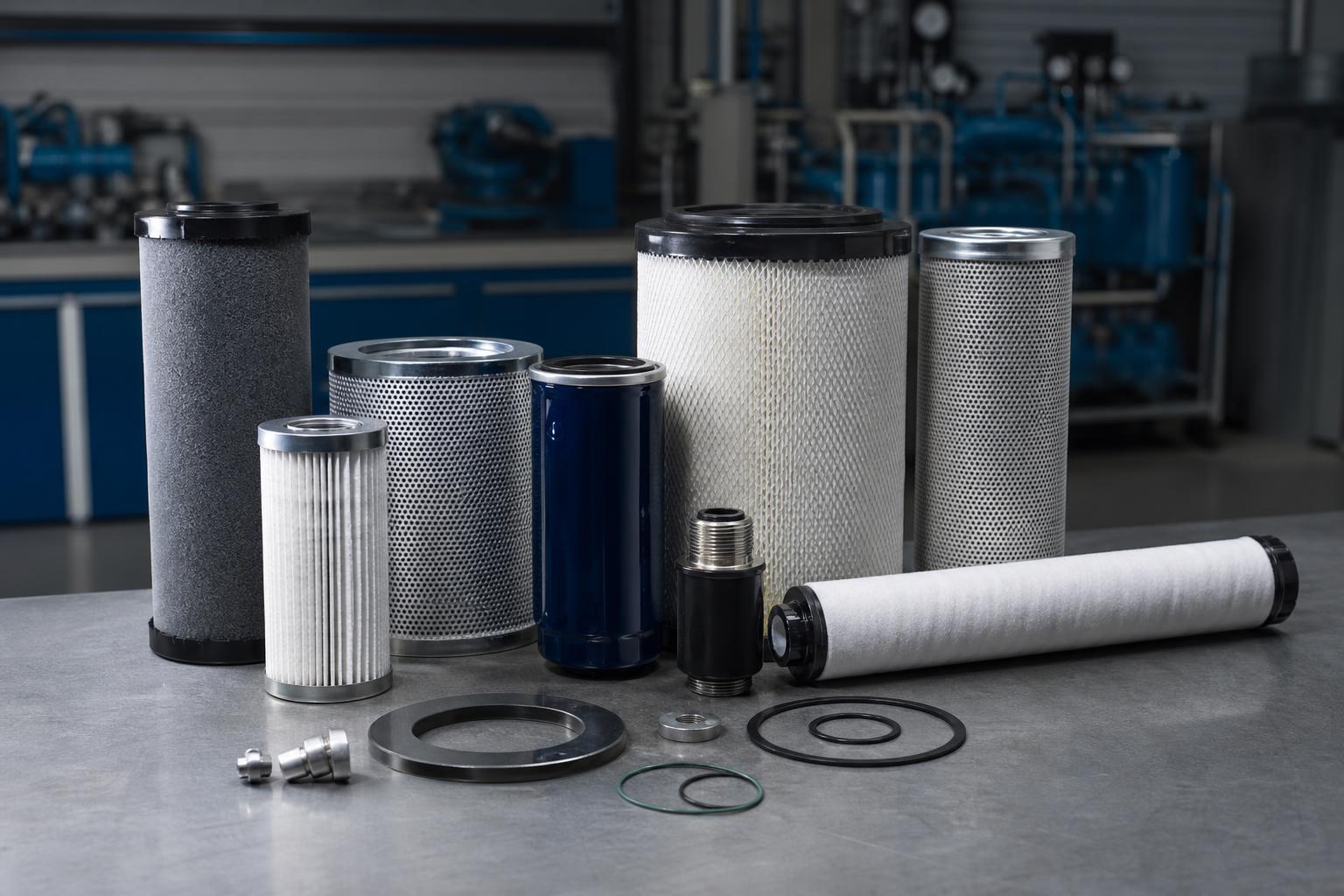

Разновидности фильтрующих элементов и принципы их работы

Фильтры для сжатого воздуха различаются по конструкции и назначению. Одни улавливают твёрдые частицы механическим путём, другие объединяют мелкие капли масла в крупные, которые затем стекают в сборник. Третьи используют активированный уголь для поглощения паров углеводородов. Выбор зависит от того, какие именно загрязнения преобладают в конкретной системе.

Механические фильтры с сетчатой или волоконной структурой задерживают пыль и твёрдые включения размером от 5 микрон и выше. Они устанавливаются первыми в цепочке и защищают последующие ступени от быстрого засорения. Коалесцирующие модели работают иначе: волокна заставляют микрокапли масла сливаться в более крупные, которые под действием гравитации собираются внизу корпуса.

Адсорбционные элементы на основе активированного угля или специальных смол удаляют остаточные пары масла и запахи. Их ресурс ограничен, поскольку материал постепенно насыщается. В практике часто применяют комбинацию из двух-трёх разных типов, чтобы добиться требуемой чистоты на выходе.

Тип фильтра	Размер частиц, мкм	Удаление масла	Типичное применение
Грубой очистки	5–40	Низкое	Защита магистралей и простых инструментов
Тонкой очистки	1–5	Среднее	Пневмоцилиндры и клапаны
Ультратонкой очистки	0,01–1	Высокое	Покрасочные камеры и точные приборы
Адсорбционный	Паровая фаза	Очень высокое	Пищевая и фармацевтическая отрасли

При эксплуатации важно следить за перепадом давления на фильтре. Когда он превышает рекомендованное значение, элемент подлежит замене. Игнорирование этого показателя приводит к росту энергопотребления компрессора и снижению производительности всей линии.

Комбинированные системы позволяют добиться остаточного содержания масла ниже 0,001 мг на кубометр при правильном подборе ступеней.

В реальных условиях эксплуатации на российских предприятиях часто встречаются ситуации, когда один и тот же фильтр служит разным целям в зависимости от сезона. Летом повышенная влажность требует усиленной коалесценции, а зимой на первый план выходит защита от замерзания конденсата в отводящих линиях.

Параметры системы, определяющие выбор фильтрующего оборудования

При подборе устройства важно точно знать объём проходящего воздуха в нормальных кубометрах в час. Превышение расчётной производительности приводит к росту скорости потока, снижению эффективности улавливания частиц и быстрому износу материала. Недостаточная пропускная способность вызывает избыточный перепад давления и перегрузку компрессора.

Рабочее давление в сети тоже играет роль. Большинство элементов рассчитаны на диапазон от 0,5 до 16 бар. При более высоких значениях требуется специальная конструкция корпуса и уплотнений, иначе возникает риск протечек или деформации. Температура воздуха на входе влияет на вязкость масла и влаги: при значениях выше 40 градусов эффективность коалесценции падает, а ниже нуля появляется опасность замерзания конденсата.

Стандарт ISO 8573-1 задаёт семь классов чистоты по содержанию твёрдых частиц, воды и масла. Класс 1 допускает не более 0,1 мг масла на кубометр, тогда как класс 4 разрешает до 5 мг. Определение нужного класса начинается с анализа конечного потребителя: для пищевого производства или лазерной резки требуются самые строгие нормы, для общестроительного инструмента достаточно средних значений.

Правильный расчёт перепада давления на всех ступенях позволяет снизить энергозатраты компрессора на 10–15 процентов в год.

Влажность окружающей среды и сезонные колебания температуры тоже учитываются при проектировании. В регионах с высокой влажностью воздуха коалесцирующие элементы заполняются быстрее, поэтому рекомендуют устанавливать дополнительные влагоотделители перед основным фильтром. Для систем с частыми пусками и остановками важно выбирать модели с автоматическим сливом конденсата, чтобы избежать его накопления в корпусе.

Дополнительным фактором становится наличие вибраций и возможных ударов в месте монтажа. Корпуса из алюминия или нержавеющей стали лучше переносят такие нагрузки, чем пластиковые варианты. При этом всегда проверяют совместимость материала фильтрующего элемента с химическим составом масла, используемого в компрессоре.

Техническое обслуживание и замена фильтрующих элементов

Регулярная проверка состояния элементов позволяет избежать внезапных остановок производства. Специалисты измеряют перепад давления на каждой ступени и сравнивают полученные значения с паспортными данными. Когда показатель приближается к предельному, устройство готовят к замене, чтобы не допустить падения производительности всей пневмолинии.

Периодичность замены зависит от качества входящего воздуха, нагрузки на систему и типа используемого масла. В обычных условиях механические фильтры служат от шести месяцев до года, коалесцирующие — от трёх до девяти месяцев, а адсорбционные угольные элементы требуют обновления чаще, иногда каждые два-три месяца. Автоматические конденсатоотводчики проверяют еженедельно, очищая от накопившихся загрязнений.

При монтаже новых элементов важно соблюдать направление потока, указанное стрелкой на корпусе. Неправильная установка приводит к быстрому засорению или протечкам. После замены систему продувают на холостом ходу, чтобы удалить возможные остатки материала и убедиться в отсутствии утечек.

Тип элемента	Средний ресурс, месяцев	Частота проверки	Примерная стоимость замены	Влияние на энергопотребление
Грубой очистки	8–12	Раз в квартал	Низкая	Минимальное
Коалесцирующий	4–9	Раз в два месяца	Средняя	Среднее
Адсорбционный	2–6	Ежемесячно	Выше средней	Заметное при насыщении
Комбинированный	3–8	Раз в два месяца	Высокая	Оптимальное при правильном подборе

Хранение запасных картриджей требует сухого помещения без прямого солнечного света. Влажность может повредить материал, а ультрафиолет — ускорить старение уплотнителей. При длительном простое оборудования рекомендуется периодически запускать систему на короткое время, чтобы предотвратить застаивание конденсата внутри корпусов.

Ведение журнала замен помогает прогнозировать расходы и планировать закупки. Анализ записей показывает, как меняется ресурс в зависимости от сезона или изменения состава воздуха. Такой подход снижает вероятность аварийных ситуаций и продлевает срок службы компрессора в целом.

Влияние степени очистки на эффективность пneumатического оборудования

Чистота подаваемого воздуха напрямую сказывается на сроке службы инструментов и механизмов. Мелкие частицы вызывают абразивный износ подвижных частей, приводят к заеданию клапанов и сокращают интервалы между ремонтами. В результате оборудование выходит из строя раньше запланированного срока, а производственные простои увеличиваются.

Избыточная влага способствует коррозии внутренних поверхностей трубопроводов и пневмоцилиндров. Коррозионные продукты забивают каналы, ухудшают герметичность соединений и могут привести к отказу исполнительных механизмов. В отраслях, где требуется точная дозировка или покраска, даже незначительное количество масла в воздухе портит внешний вид изделий и нарушает технологические процессы.

Энергетические потери тоже связаны с состоянием фильтров. Загрязнённые элементы создают дополнительное сопротивление потоку, заставляя компрессор работать с повышенной нагрузкой. Постепенное снижение перепада давления после своевременной замены картриджей позволяет вернуть прежний уровень потребления электроэнергии без изменения режима работы установки.

В условиях непрерывного производства важно учитывать совместимость всех ступеней очистки между собой. Неправильно подобранная последовательность приводит к быстрому насыщению последующих элементов и снижению общей пропускной способности сети. Регулярный мониторинг показателей помогает вовремя выявить отклонения и скорректировать состав фильтрующей цепочки.

Часто задаваемые вопросы

Какой класс чистоты воздуха требуется для пищевой промышленности?

Для пищевого производства обычно выбирают самые строгие нормы. Воздух должен содержать минимальное количество твёрдых частиц, влаги и масла, чтобы исключить риск загрязнения продукции. В таких случаях применяют многоступенчатые системы с коалесцирующими и адсорбционными элементами, которые обеспечивают соответствие высоким требованиям безопасности.

Дополнительно учитывают возможность попадания микроорганизмов. Поэтому после основной очистки иногда устанавливают стерилизующие фильтры. Это позволяет сохранить качество продуктов и соответствовать санитарным нормам отрасли.

Влияет ли температура окружающей среды на работу фильтров?

Температурные колебания сказываются на эффективности улавливания загрязнений. При высоких значениях вязкость масла снижается, и коалесцирующие элементы хуже справляются со своей задачей. В холодное время года появляется риск замерзания конденсата внутри корпусов, что требует дополнительной теплоизоляции или обогрева.

Можно ли комбинировать фильтры разных производителей?

Совмещение элементов от разных изготовителей возможно при условии совместимости по размерам, давлению и направлению потока. Однако важно проверить характеристики каждого картриджа, чтобы избежать увеличения перепада давления или снижения общей эффективности системы.

Что делать при резком увеличении перепада давления?

Резкий рост показателя указывает на быстрое засорение или повреждение элемента. Необходимо остановить систему, проверить состояние картриджа и при необходимости заменить его. Также стоит проанализировать причины ускоренного загрязнения, такие как изменение качества входящего воздуха или неисправность конденсатоотводчика.

Как влияет загрязнённый воздух на расход энергии?

Загрязнения создают дополнительное сопротивление в сети. Компрессор вынужден работать дольше и с большей нагрузкой, чтобы поддерживать требуемое давление. Это приводит к росту потребления электроэнергии и увеличению эксплуатационных расходов предприятия.

Подведем итоги

Правильный подбор многоступенчатой очистки с учётом параметров сети и типа загрязнений позволяет продлить работу пневмоинструментов и снизить расходы на ремонт. Своевременная замена элементов и контроль перепада давления помогают поддерживать стабильную производительность без лишних энергозатрат. Регулярное обслуживание и анализ показателей дают возможность заранее планировать обновление картриджей и избегать внезапных остановок.

Начните с оценки качества воздуха на входе и подберите последовательность фильтров под конкретные задачи. Ведите записи о заменах и проверяйте состояние оборудования по графику. Это поможет оптимизировать затраты и повысить надёжность всей системы. Применяйте полученные рекомендации на практике уже сегодня, чтобы увидеть результат в ближайшие месяцы.
