Управление потоком: Обзор двухходовых регулирующих клапанов Siemens

В современных системах отопления, вентиляции и кондиционирования (HVAC) точное регулирование расхода тепло- или холодоносителя — это основа энергоэффективности. Одним из главных «инструментов» для выполнения этой задачи является двухходовой регулирующий клапан.
Когда речь идет о надежности и ювелирной точности управления, инженерное сообщество практически единогласно отдает предпочтение оборудованию немецкого концерна Siemens. В этой статье мы разберем, как устроены двухходовые клапаны Siemens, где они применяются и как выбрать подходящую модель для вашего проекта автоматизации.
Что такое двухходовой клапан и как он работает?
Двухходовой (или проходной) клапан имеет один вход и один выход. Его основная задача — регулировать количество (объем) жидкости или пара, проходящего через него в единицу времени.
В отличие от трехходовых клапанов, которые смешивают или разделяют потоки, двухходовой клапан работает по принципу дросселирования (ограничения потока). Он либо полностью перекрывает движение среды, либо плавно изменяет его расход по сигналу от контроллера и электропривода.
Преимущества двухходовых клапанов Siemens
Бренд Siemens (линейки продукции Acvatix) завоевал рынок благодаря нескольким ключевым факторам:
1. Идеальная герметичность. Клапаны Siemens обладают высочайшим классом герметичности (минимальная утечка через затвор в закрытом состоянии), что исключает нецелевые потери тепла или холода.
2. Линейная или равнопроцентная характеристика. Специальная форма плунжера обеспечивает плавное и предсказуемое регулирование температуры даже при минимальном открытии клапана.
3. Широкий диапазон рабочих сред. В ассортименте есть модели для холодной и горячей воды, растворов гликоля (антифриза) и даже для перегретого пара высокого давления.
4. Долговечность материалов. Корпуса изготавливаются из латуни, бронзы, серого или высокопрочного чугуна, а шток и плунжер — из нержавеющей стали.

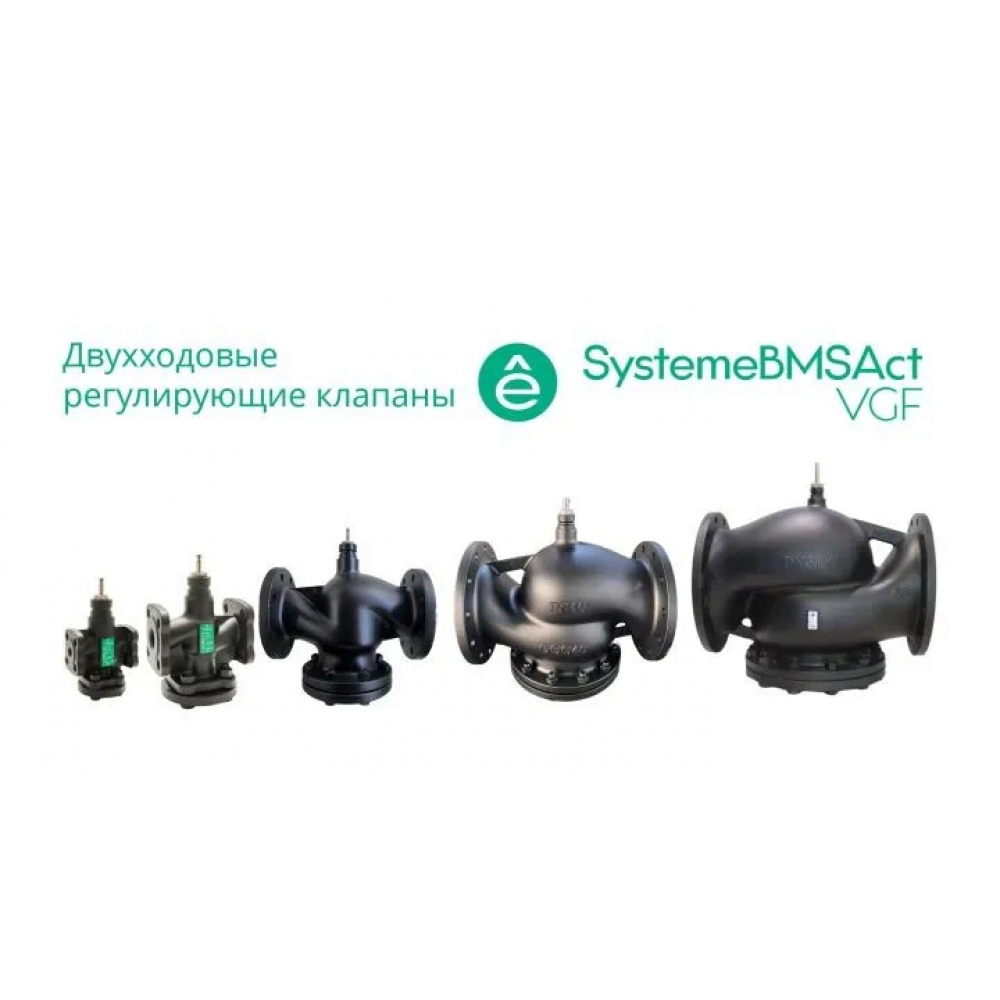

Популярные серии двухходовых клапанов Siemens

Siemens выпускает огромный спектр клапанов — от миниатюрных зональных до гигантских фланцевых устройств для тепломагистралей. Рассмотрим наиболее востребованные серии:
1. Резьбовые клапаны (серии VVG… и VVP…)
Это компактные клапаны с резьбовым соединением, предназначенные для малых и средних систем.
Применение: Индивидуальные тепловые пункты (ИТП), системы вентиляции (управление калориферами), фанкойлы и радиаторы отопления.
Пример: Siemens VVG44 — классический резьбовой клапан из бронзы, работающий с температурами среды от 1 до 120 °C.

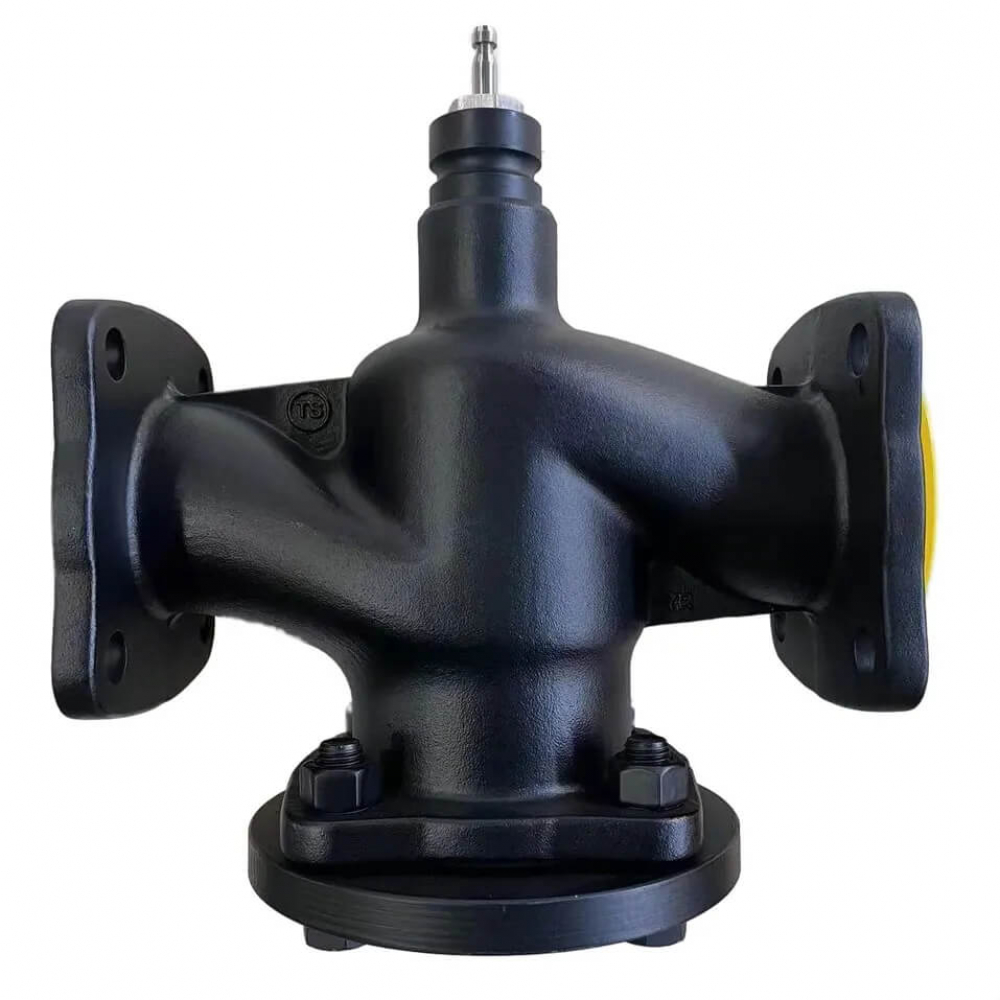

2. Фланцевые клапаны (серия VVF…)
Мощные регулирующие органы для систем с большим расходом и высоким давлением.
Применение: Крупные котельные, центральные тепловые пункты (ЦТП), промышленные установки, вентиляционные камеры торговых центров.
Примеры:
* VVF32 (давление до PN10) и VVF42 (до PN16) — универсальные чугунные клапаны для систем отопления и охлаждения.
* VVF53 — «тяжелая артиллерия» (PN25, температура до 220 °C), часто применяется в системах с перегретым паром.
3. Комби-клапаны PICV (серии VPP… / VPI…)
Это революционное решение в сфере HVAC — независимые от давления регулирующие клапаны (PICV). Они объединяют в одном корпусе регулирующий клапан и автоматический ограничитель расхода (балансировочный клапан).
Преимущество: Обеспечивают постоянный расход теплоносителя через потребителя (например, фанкойл) независимо от колебаний давления в остальной части системы. Это исключает гидравлический перекос здания и упрощает пусконаладку в разы.
Как правильно подобрать двухходовой клапан Siemens?
Для подбора клапана недостаточно знать только диаметр трубы. Некорректно подобранный клапан будет либо работать в режиме «открыт/закрыт» (если он слишком велик), либо не пропустит нужный объем воды (если мал).
Основные критерии выбора:
1. Пропускная способность ($K_{vs}$): Это объем воды (в $м^3/ч$), который клапан пропускает в полностью открытом состоянии при перепаде давления в 1 бар. Рассчитывается на основе требуемой тепловой мощности системы.
2. Номинальный диаметр (DN): Диаметр присоединительных патрубков (от DN15 до DN150+).
3. Номинальное давление (PN): Максимальное давление, которое выдерживает корпус (обычно PN10, PN16 или PN25).
4. Температура и тип среды: Для пара нужны специальные уплотнения (высокотемпературный EPDM или тефлон), для воды с гликолем — совместимые материалы.
5. Совместимый электропривод: Клапан работает в паре с приводом (электромоторным или термоэлектрическим). Важно выбрать привод с подходящим усилием позиционирования (например, серии SSA, SQS, SAX) и типом управления (трехточечное, 0-10 В).
Резюме
Двухходовые регулирующие клапаны Siemens — это инвестиция в стабильность и экономичность вашей инженерной системы. Благодаря точному контролю расхода, они снижают затраты на энергоносители и предотвращают преждевременный износ оборудования.
Если вы проектируете систему отопления или модернизируете вентиляцию, клапаны Siemens Acvatix станут надежным фундаментом, который прослужит без сбоев долгие годы.
